JD-SL 型磁致式量水堰計適用于長期測量河流、湖泊、水庫、壩體等堰槽的水位，是監測 水位及流量變化的有效監測設備。量水堰計采用磁致伸縮液位計作為傳感器進行測量，具有 分辨率高、穩定性好、性能可靠、響應速度快，工作壽命長等優點。

 2 規格及主要技術參數

3 結構及工作原理

3.1 結構

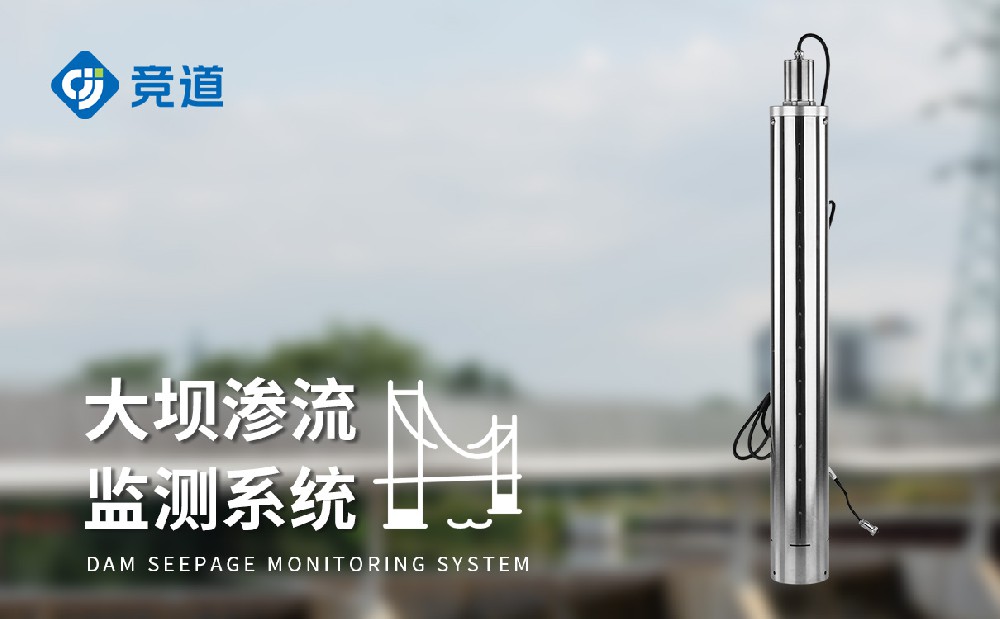

JD-SL 型磁致式量水堰計由磁致伸縮液位傳感器、不銹鋼護筒、水平

泡、觀測電纜等組成。

3.2 工作原理

磁致伸縮液位傳感器主要由測桿、電子倉和套在測桿上的非接觸

磁浮球組成。測桿內裝有磁致伸縮線(波導絲)，測桿由不導磁的不銹

鋼管制成。測量時電子倉發出起始脈沖，起始脈沖在波導絲中傳輸，

產生沿波導絲方向的旋轉磁場，當這個磁場與浮球中的永久磁場相遇

時，產生磁致伸縮效應，使波導絲發生扭動，這一扭動被電子拾能機

構所感知并轉換成相應的電流脈沖，測量電路計算出兩個脈沖之間的

時間差，即可精確地測出被測液位值。

4 測量

4.1 電纜信號定義

4.2 讀數儀測量

人工測量用 RX105 型智能讀數儀或 RX106 型多功能讀數儀，將測量線按接線說明對應 連接量水堰計，讀數儀自動識別并量水堰計內存儲的儀器編號等身份信息，實時刷新顯示當 前液位毫米值。

4.3 自動化測量

選用 LCU 系列低功耗智能采集儀 、MCU 系列自動測量單元 ，根據傳感器數量選擇 18 通道設備，支持實時采集、定時采集、離線數據存貯、 自動休眠等功能。

5 計算方法

量水堰計輸出值是水位，單位是毫米，應根據公式計算得出堰上水頭，再結合堰槽流量 公式計算出流量。

5.1 堰上水頭計算公式為：

h = hi－h(huán)0

式中：h — 堰上水頭，單位為 mm；

hi  — 量水堰當前實測值，單位為 mm；

h0  — 基準值(修正值)，單位為 mm。

5.2 直角三角堰流量計算公式為：

Q =1.4×(h/1000)5/2

式中：Q — 流量，單位為 m3/s；

h — 堰上水頭，單位為 mm。

5.3 梯形堰流量計算公式為：

Q =1.86×(b/1000)×(h/1000)3/2

式中：Q — 流量，單位為 m3/s；

h — 堰上水頭，單位為 mm；

b — 堰口底寬，單位為 mm。

5.4 矩形堰流量計算公式為：

Q = m×(b/1000)× 2g×(h/1000)3/2

m = 0.402 + 0.054×(h/1000)/(p/1000)

式中：Q — 流量，單位為 m3/s；

h — 堰上水頭，單位為 mm；

b — 堰口底寬，單位為 mm；

p — 堰底至堰口高度，單位為 mm；

g — 重力加速度，一般取 9.81，單位為 m/s2。

6 儀器安裝

6.1 檢查

量水堰計移除包裝后，請務必剪掉底部用于固定浮球的橡皮筋，并使用 RX105 型讀數儀 對傳感器進行測讀，確保儀器完好才能安裝。

6.2 安裝量水堰計

量水堰計應安裝在堰板的上游≥100cm 處,在建堰槽可在堰槽的側壁做一內凹槽，將量 水堰豎直插入凹槽中，利用水平泡調整垂直度，再用水泥砂漿固定，側壁凹槽可有效減小水 流波動誤差。已建堰槽也可直接用 U 型抱箍固定在堰槽側壁。

安裝時務必將量水堰計零點線置于堰口以下。6.3選取基準值

量水堰計的基準值設定需等到堰上水頭大于零時，先用卡尺人工測量實際堰上水頭 h， 再用讀數儀或自動化采集設備讀出量水堰計讀數 hi ，然后根據下面公式計算得出基準值 h0。

h0  = h － hi

為使基準值取的更準確，可將以上操作重復進行兩次，如果兩次測值基本相同(誤差≤

0.5％F.S)，則證明基準值取值正確。量水堰計的測量值出現偏差時，可用以上方法重 新校準基準值。
